Un bon schéma électrique est indispensable pour construire le circuit d’un van. Mais même réalisé sur mesure, il ne garantit ni que l’installation est adaptée à vos usages, ni que vous saurez la monter, la tester ou la dépanner.
La solution la plus sûre n’est donc pas simplement de posséder un joli PDF. C’est d’avoir un circuit correctement dimensionné, un schéma complet et à jour, puis de comprendre le rôle de chaque composant, câble et protection. C’est précisément ce qu’a découvert Patrick. Il avait confié le dimensionnement de son installation et l’achat du matériel à une entreprise spécialisée. Au moment de réaliser le montage, de nombreuses questions restaient pourtant sans réponse.
À quoi sert réellement le schéma électrique d’un van ?
Un schéma représente les composants du système et leurs connexions. Dans un véhicule aménagé, il doit permettre de suivre le chemin de l’énergie depuis les sources de recharge jusqu’aux appareils :
- alternateur et chargeur DC-DC ;
- panneaux solaires et régulateur MPPT ;
- raccordement au secteur et chargeur 230 V, si présents ;
- batterie auxiliaire et BMS ;
- distribution positive et négative ;
- convertisseur 12 V–230 V ;
- circuits 12 V et 230 V ;
- organes de mesure, de coupure et de protection.
Le schéma sert pendant la conception, le câblage, les contrôles, la mise en service et la maintenance. Schneider Electric rappelle d’ailleurs qu’un schéma électrique est utile non seulement pour la fabrication, mais aussi pour les essais et la maintenance d’un système.
Dans un van, cette dernière fonction est particulièrement importante. Une fois sur la route, le schéma doit vous aider à comprendre ce qui alimente un appareil, où le circuit est protégé et quelle partie peut être isolée en cas de problème.
La réponse courte : que doit contenir un bon schéma sur mesure ?
Un schéma exploitable ne montre pas seulement que « la batterie est reliée au tableau ». Il doit être cohérent avec le véhicule, les références exactes du matériel et les calculs réalisés en amont.
Selon la complexité du projet, le dossier devrait préciser au minimum :
- la tension de fonctionnement de chaque partie ;
- les références et caractéristiques des composants ;
- les liaisons positives et négatives ;
- les longueurs utilisées pour les calculs ;
- la section de chaque câble ;
- le calibre, la tension et le type des protections ;
- l’emplacement logique des coupe-circuits ;
- les jeux de barres, répartiteurs et points de connexion ;
- le shunt et les appareils de surveillance ;
- les circuits 12 V et 230 V clairement séparés ;
- les repères nécessaires au montage et à la maintenance ;
- un numéro de version et une date de mise à jour.
Le schéma ne remplace toutefois pas les manuels. Les prescriptions et manuels des fabricants restent prioritaires pour le branchement, les réglages, les sections minimales, les fusibles et les conditions d’installation de chaque appareil.
Pourquoi un schéma « professionnel » peut-il encore poser problème ?
Le mot professionnel ne décrit pas à lui seul la méthode utilisée ni l’étendue du service. Plusieurs situations peuvent produire un plan qui semble complet, mais devient difficile à appliquer.
Les besoins ont été mal définis
Un schéma peut être techniquement propre et néanmoins inadapté si le bilan de consommation, les habitudes de voyage ou les conditions hivernales ont été sous-estimés.
Avant de dessiner le circuit, il faut connaître les appareils, leur durée d’utilisation, les simultanéités, l’autonomie souhaitée et les possibilités réelles de recharge. Notre guide Calculer la batterie de son van détaille cette première étape.
Le matériel a été choisi trop tôt
Acheter la batterie, le convertisseur ou le régulateur avant d’avoir terminé les calculs oblige parfois à construire le système autour d’un mauvais choix. Le schéma devient alors un moyen de faire rentrer le matériel déjà payé plutôt que de répondre au besoin initial.
Les longueurs de câbles ne sont pas connues
La section d’un câble dépend notamment du courant, de sa longueur, de sa méthode de pose et de la chute de tension acceptable. Un plan établi avant l’implantation des composants peut reposer sur des longueurs théoriques différentes de la réalité.
Les protections sont incomplètes ou mal documentées
Chaque liaison doit être étudiée en tenant compte du conducteur, du courant possible et des appareils connectés. Avec une batterie lithium, il faut également vérifier que le pouvoir de coupure du fusible convient au courant de défaut potentiel du parc.
Le guide technique Wiring Unlimited de Victron insiste sur cette distinction : le calibre continu d’un fusible et sa capacité à interrompre un court-circuit sont deux caractéristiques différentes.
Le projet a changé sans mise à jour du plan
Déplacer la batterie, remplacer le convertisseur ou ajouter un consommateur peut modifier les longueurs, les courants et les protections. Le schéma doit représenter l’installation réellement construite, pas seulement la version imaginée plusieurs mois auparavant.
Le document montre quoi brancher, mais pas pourquoi
Un schéma peut indiquer qu’un câble relie deux bornes sans expliquer le rôle du composant, le choix de sa protection ou la manière de tester la liaison. Au premier doute, le propriétaire se retrouve dépendant de la personne qui a produit le plan.
Le cas de Patrick : un schéma acheté, mais un projet toujours bloqué

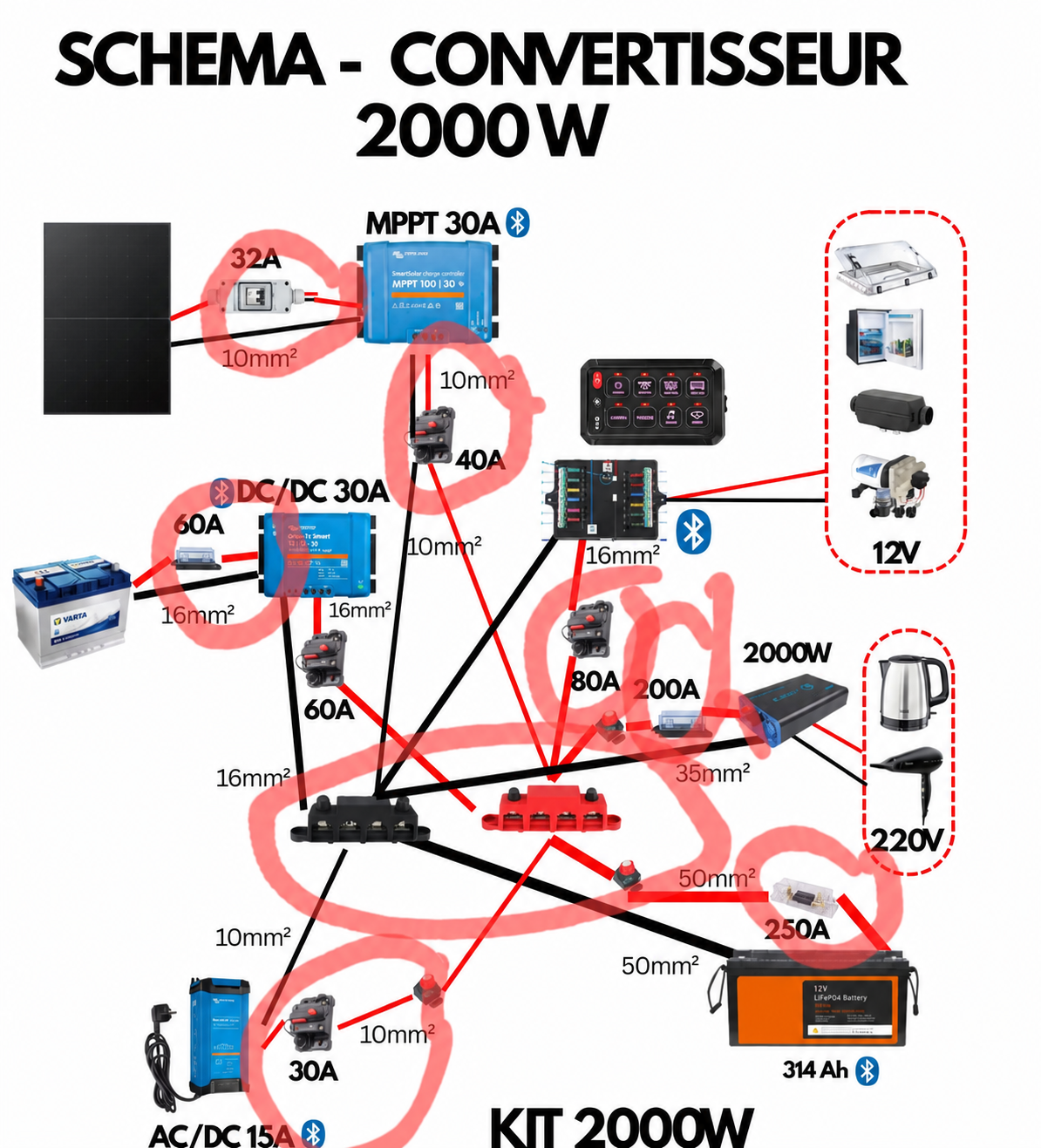

Dans sa nouvelle vidéo, Gaël raconte le cas concret de Patrick. Celui-ci avait fait appel à une entreprise spécialisée pour dimensionner son installation et acheter tout son matériel.
Sur le papier, la partie la plus difficile semblait donc terminée. Pourtant, au moment de réaliser le circuit, Patrick s’est retrouvé bloqué face à de nombreuses questions.

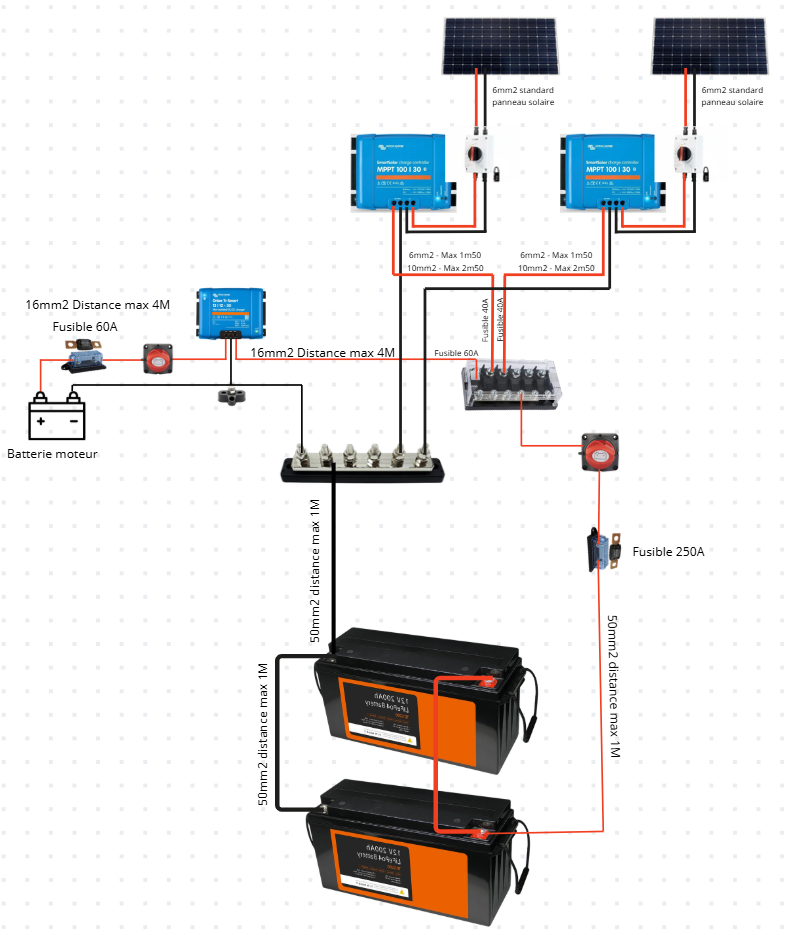

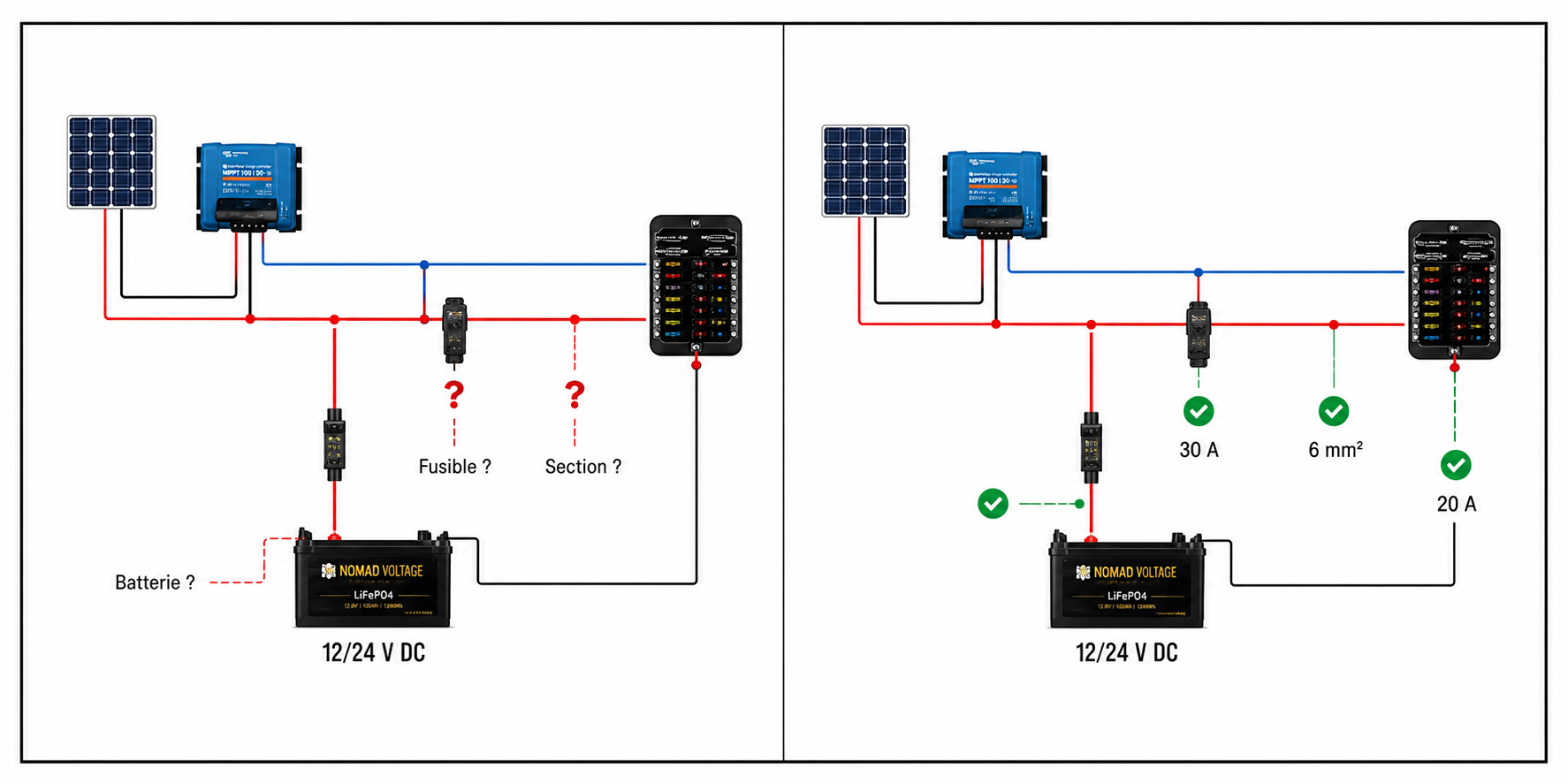

En reprenant le projet ensemble, Gaël et Patrick ont :
- corrigé le schéma électrique ;
- ajouté les protections nécessaires ;
- supprimé des composants inutiles ;
- revu certaines parties du dimensionnement ;
- expliqué chaque choix afin que Patrick comprenne son installation.
Ce cas ne permet pas d’affirmer que tous les schémas vendus sont mauvais. Il montre autre chose : même lorsqu’une étude a déjà été payée, le propriétaire doit pouvoir poser des questions, confronter le document à l’implantation réelle et comprendre les décisions avant la mise sous tension.
Schéma générique, schéma sur mesure ou accompagnement : quelle différence ?
| Solution | Ce qu’elle peut apporter | Sa principale limite | Pour quel besoin ? |
|---|---|---|---|
| Schéma générique | Comprendre l’architecture d’un circuit type | Ne connaît ni vos usages, ni vos longueurs, ni votre matériel exact | Apprentissage et préparation |
| Schéma personnalisé | Obtenir un circuit adapté à des données précises | Peut laisser des questions pendant le montage et évoluer avec le chantier | Projet déjà bien défini et personne autonome techniquement |
| Vérification de schéma | Faire relire un projet déjà conçu | Ne remplace pas les calculs ou informations qui n’ont jamais été fournis | Projet avancé nécessitant un contrôle ciblé |
| Accompagnement complet | Dimensionner, concevoir, comprendre, monter et tester avec un suivi | Demande davantage d’implication et de temps | Personne qui veut réaliser elle-même tout en devenant autonome |
Pour apprendre à votre rythme, vous pouvez aussi découvrir notre guide pour maîtriser l’électricité du van. La meilleure solution ne dépend pas seulement de la complexité du circuit. Elle dépend aussi de votre niveau, du temps disponible et de ce que vous souhaitez savoir faire une fois le véhicule terminé.
Les questions à poser avant d’acheter un schéma électrique
Avant de commander un plan, demandez précisément ce qui est inclus.
Sur le dimensionnement
- Un bilan de consommation est-il réalisé ou vérifié ?
- La puissance maximale et les appareils simultanés sont-ils pris en compte ?
- La batterie et les sources de recharge sont-elles dimensionnées ensemble ?
- Les saisons, le climat et le rythme de conduite sont-ils considérés ?
Sur le schéma
- Les références exactes du matériel apparaissent-elles ?
- Les sections de câbles et les protections sont-elles indiquées liaison par liaison ?
- Les calculs utilisent-ils les longueurs réelles ?
- Les circuits 12 V et 230 V sont-ils clairement identifiés ?
- Les appareils de coupure et de mesure sont-ils représentés ?
Sur le suivi
- Pouvez-vous poser des questions pendant le montage ?
- Combien de corrections ou de mises à jour sont incluses ?
- Le schéma sera-t-il mis à jour après une modification du matériel ?
- Une vérification avant mise sous tension est-elle prévue ?
- Existe-t-il une procédure de test et de mise en service ?
Sur les limites du service
- La partie 230 V est-elle incluse ?
- Quelles informations devez-vous vérifier vous-même dans les manuels ?
- Le prestataire conçoit-il uniquement le schéma ou contrôle-t-il aussi sa réalisation ?
- Quel document final conserverez-vous pour la maintenance ?
Une offre claire doit permettre de distinguer la conception, l’explication, l’assistance au montage et la validation. Ce ne sont pas automatiquement le même service.
Comprendre son circuit ne signifie pas devenir électronicien
Vous n’avez pas besoin de concevoir un régulateur solaire ou de connaître la physique d’une cellule lithium dans ses moindres détails. Vous devez en revanche comprendre la logique de votre propre système.
Avant de partir, il est utile de savoir :
- quelles sont les sources de recharge ;
- ce que mesure le contrôleur de batterie ;
- où se trouvent les fusibles et coupe-circuits principaux ;
- quel appareil alimente chaque circuit ;
- quels composants ne doivent jamais être isolés ou contournés au hasard ;
- comment couper l’installation selon la procédure prévue ;
- où trouver les manuels et le schéma à jour ;
- quand arrêter le diagnostic et appeler une personne qualifiée.
Comprendre ne signifie pas intervenir sous tension ou contourner une protection. L’objectif est d’observer, de communiquer précisément un symptôme, de consulter le bon document et d’éviter des manipulations dangereuses.
Comment apprendre à lire son schéma de van ?
1. Repérer les sources d’énergie
Commencez par l’alternateur, les panneaux solaires et le raccordement secteur éventuel. Suivez chaque source jusqu’au chargeur correspondant, puis jusqu’à la batterie.
2. Identifier le stockage et sa surveillance
Localisez la batterie, le BMS, le shunt et les coupures principales. Vérifiez dans quel ordre les éléments sont connectés et ce que chaque appareil mesure.
3. Suivre la distribution
Depuis la batterie, suivez le positif et le négatif vers les jeux de barres, les tableaux de fusibles, le convertisseur et les différents consommateurs.
4. Associer chaque protection au câble protégé
Ne regardez pas le fusible comme un accessoire isolé. Demandez-vous quelle liaison il protège, quel courant peut y circuler et quelles prescriptions s’appliquent à l’appareil.
5. Lire un scénario complet
Choisissez un usage simple, par exemple allumer une lampe. Suivez le chemin depuis la batterie jusqu’au tableau, au fusible, à l’interrupteur et à la lampe, puis le retour négatif.
Répétez ensuite l’exercice pour la recharge solaire ou un appareil 230 V. Cette lecture par scénarios rend le plan beaucoup plus concret qu’une mémorisation de symboles.
Pour comprendre à quel moment réaliser le schéma dans votre chantier, consultez également Installation électrique d’un van : par où commencer ?.

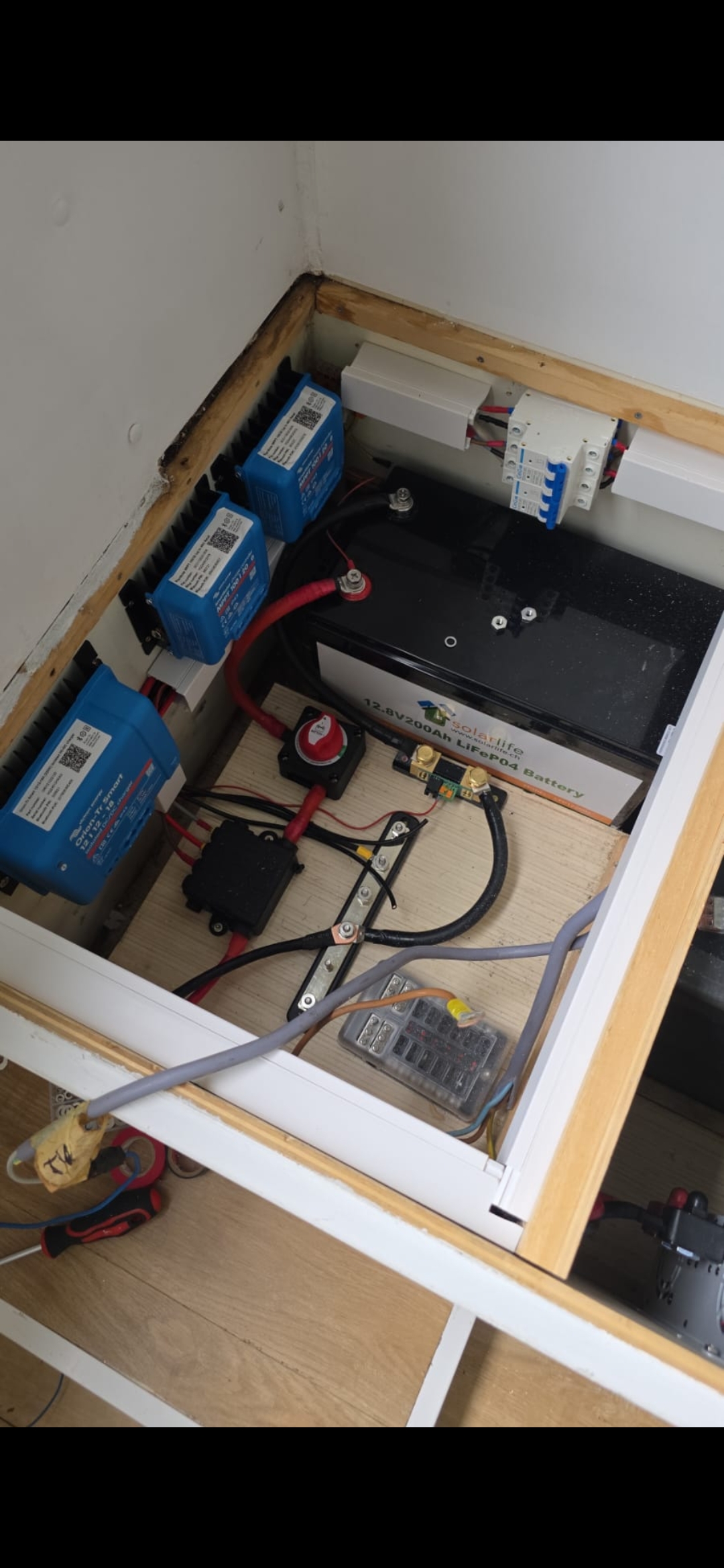

Les erreurs qu’un schéma seul ne peut pas empêcher
Même parfaitement dessiné, un plan ne peut pas garantir la qualité de la réalisation. Il ne voit pas :
- une cosse mal sertie ;
- une connexion insuffisamment serrée ;
- un câble abîmé ou soumis aux vibrations ;
- une erreur de polarité ;
- un composant installé sans ventilation suffisante ;
- un câble dont le chemin réel est beaucoup plus long que prévu ;
- un réglage incompatible avec la batterie ;
- une modification qui n’a pas été reportée sur le document.
La mise en service doit donc comprendre des contrôles visuels, des mesures et des tests progressifs selon une procédure définie. Ne connectez pas la batterie simplement parce que « tout ressemble au dessin ».
Pourquoi cette compréhension change la vie sur la route
Une installation de van n’est pas figée dans un local technique propre et sec. Elle subit les vibrations, les variations de température, les déplacements d’objets et l’usage quotidien.
Lorsque vous comprenez le circuit, vous pouvez plus facilement :
- décrire une panne sans dire uniquement « plus rien ne marche » ;
- distinguer un problème de production, de stockage ou de distribution ;
- retrouver le circuit et le manuel concernés ;
- transmettre les bonnes informations à distance ;
- vérifier qu’une modification est compatible avant de la réaliser ;
- conserver un dossier fidèle à l’installation.
C’est cette autonomie que recherche NomadVoltage. Le but n’est pas de vous remettre un document mystérieux, puis de vous laisser seul devant un tableau de fusibles.
Notre approche chez NomadVoltage
Gaël est électronicien de formation avec plus de dix ans d’expérience en électronique et en électricité embarquée. Nous vivons nous-mêmes dans notre Sprinter aménagé sans gaz, où l’électricité alimente une grande partie du quotidien.
L’accompagnement NomadVoltage suit le projet depuis les besoins jusqu’aux tests :
- dimensionnement selon les usages réels ;
- schéma personnalisé ;
- choix et vérification des composants ;
- explication des câbles et protections ;
- suivi pendant le montage ;
- contrôles et compréhension du fonctionnement.
L’objectif reste que vous réalisiez votre installation en sachant ce que vous faites, pourquoi vous le faites et comment réagir si quelque chose ne fonctionne pas.
FAQ
Peut-on utiliser un schéma électrique de van trouvé gratuitement en ligne ?
Oui, pour comprendre une architecture ou préparer ses questions. Il ne doit pas être copié sans vérifier les appareils, les courants, les longueurs, les sections, les protections et les prescriptions propres à votre projet.
Un schéma sur mesure garantit-il une installation sûre ?
Non. Il constitue une base essentielle, mais la sécurité dépend aussi de la qualité des données fournies, du dimensionnement, du matériel, du montage, des réglages et des tests avant mise en service.
Que faire si j’ai déjà acheté mon matériel ?
Ne forcez pas le schéma à correspondre aux achats. Refaites d’abord le bilan et vérifiez la compatibilité de chaque composant. Certains éléments pourront être conservés, d’autres remplacés ou supprimés.
Faut-il comprendre tous les calculs pour réaliser son circuit ?
Il faut au minimum comprendre les hypothèses, les résultats et leur influence sur votre installation. Une formule peut être réalisée avec un outil ou vérifiée par un professionnel, mais son résultat doit rester explicable.
Puis-je modifier mon installation après le départ ?
Oui, mais une modification peut changer les courants, les protections, les longueurs ou la recharge. Elle doit être recalculée, documentée et reportée sur le schéma final.
Qui doit réaliser la partie 230 V ?
Le 230 V présente un risque d’électrocution et d’incendie. Si vous ne maîtrisez pas les règles et contrôles applicables, confiez sa conception ou sa validation à une personne qualifiée.
Le document compte, mais la compréhension reste avec vous
Un schéma électrique de van sur mesure doit être précis, lisible et adapté. Mais sa véritable valeur apparaît lorsque vous pouvez suivre le chemin de l’énergie, comprendre les protections et poser les bonnes questions avant de brancher quoi que ce soit.
Le meilleur résultat n’est pas seulement un circuit qui fonctionne le jour de la mise en service. C’est une installation que vous êtes capable d’utiliser, d’entretenir et de faire évoluer sans en rester spectateur.
